UP and DOWN - Trap in staalplaat

De juiste kartel

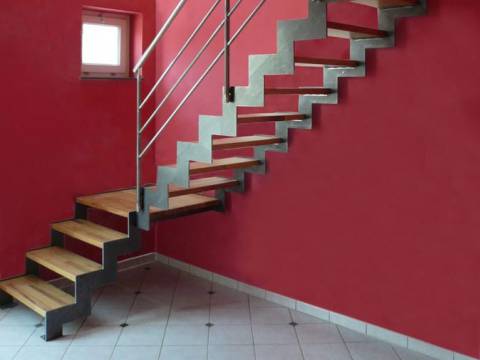

Dubbele bomen in staal, aan de buitenkant van de treden. Onze prachtige creatie is de standaard geworden.

De zichtbare structuur benadrukt de strakke lijnen van dit model.

De volledig gedigitaliseerde ontwerpen kunnen praktisch elk geval van ruimteplanning oplossen.

Met draaiende treden neemt dit model iets meer plaats dan zijn "broertje", het model Grade Up.

3 VOORBEELDEN van mogelijke opstellingen met prijs van de trap UP&DOWN. Volledig op maat.

Trap_met_kunststof_treden

Trap UP and DOWN met 15 treden in kunststof (waarvan 4 draaiende), muurhandgreep in inox.
3.190 €

Moderne_trap_metalen_structuur

Trap UP and DOWN met 16 rechte treden in iroko kambala. Leuning in staal met 3 profielen.
4.070 €

metalen_kwartdraai_trap

Trap Up and DOWN met 15 treden in beuk (waarvan 4 draaiende). Leuning in staal met 3 profielen.
3.530 €

Indicatieve prijs, zonder BTW en zonder plaatsing.

Eigenschappen van het model UP&DOWN :

Opstellingen
van de trap
Dit model biedt vele mogelijkheden naar inplanting. Rechte trappen, met bordessen, draaiende treden en passerellen. De hoogte tussen elke trede is identiek voor de volledige trap en wordt op maat gemaakt volgens de hoogte die moet overbrugt worden. Idealiter ligt deze hoogte tussen 185 en 195mm. De aantrede is variabel, maar 220mm is de standaard. Er is steeds een overlap van 50mm (= neus van de trede) De breedte van de trap kan variëren van 600 tot 800mm. (tot 900mm voor de rechte vluchten) Het draaiende gedeelte past in een vierkant dat 100mm groter is dan de breedte van de rechte treden. Op aanvraag kan de structuur verstevigd worden of verdubbeld worden om zo een bredere trap te kunnen maken. De draaiende treden hebben een vaste verdeling van 22,5° (dus 4 treden per kwart draai). Indien nodig kunnen er ook 3 of 5 treden in een kwart draai zitten of kan de trap zelfs gebalanceerd gemaakt worden.
Structuur
van de trap
Elke boom wordt apart geprogrammeerd en in één stuk uitgesneden uit een 10mm dikke staalplaat. De vorm van de trapbomen is meestal gekarteld. De hoeken zijn lichtjes afgerond voor de veiligheid. De onderkant kan eveneens recht zijn. De bovenkant is steeds gekarteld, tenzij het en volledig rechte trap is.
Treden
van de trap
De tredenbekleding kan in hout, staal of in gerecycleerd kunststof. De mogenlijkheid om stalen treden te gebruiken met draaiende delen is steeds te bekijken per geval. Voor een maximaal comfort kunnen deze eveneens met tapijt of zelfs leer gemaakt worden. In dat geval bestaat elke treden uit een metalen structuur waarop een trede in MDF vastgemaakt wordt. Het is eenvoudig het overtrekken van deze MDF trede met tapijt of leder die het geheel af maakt. De zijkanten en de onderkant zijn nadien niet meer zichtbaar. De bekleding van uw keuze kan u dus ook makkelijk veranderen wanneer u de trap wil vernieuwen of gewoon een ander kleurtje wil.
Leuningen
van de trap
Via tussenprofieltjes zijn de leuningen aan de metalen structuur vastgemaakt. Men kan het metaal van de trapboom accentueren, door in de leuning een handgreep in inox te combineren met onderliggende stalen profielen.
Plaatsing
van de trap
Naargelang de beschikbare ruimte, kunnen de verschillende trapboomelementen ineengelast worden in het atelier of samengebout worden op de werf. De trapstuctuur wordt bevestigd aan een vasthechtingsplaat, die te verankeren is in de vloerdikte van het trapgat. Tussen de trap en de muren wordt een speling van 5 cm gelaten om schilderwerken te vergemakkelijken, geluidsoverdracht te beperken, evenals problemen gelinkt aan eventuele oneffenheden in de muren. De metalen zijbomen dienen op één of meer punten vastgehecht te worden aan de omliggende muren om het geheel te stabiliseren. De plaatsing verloopt in 3 fasen. Positionering en verankering van de structuur ( de treden bepalen de positie tegenover de muren). Neerzetten en vastmaken van de treden. Bevestiging van de leuningen aan de zijbomen.
